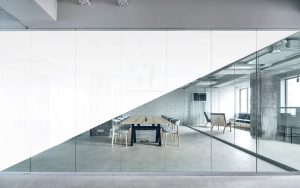

電気で曇るガラスとして知られるPDLC調光フィルムは、スイッチ操作によってガラスを透明・不透明に切り替えられる機能性フィルムです。
オフィスや医療施設をはじめ、近年ではデザイン性と機能性を両立する建築素材として注目されています。
この記事では、PDLC調光フィルムの基本構造や透明・不透明に切り替わる仕組み、液晶技術との関係、建築分野での活用方法について詳しく解説します。
目次
PDLC調光フィルムとは
PDLC調光フィルムとは、電気のオン・オフによってガラスの見え方を制御できる機能性フィルムです。
電源を入れると透明に、切ると白く曇る。この切り替えを瞬時に行える点が最大の特長です。
一般的には「調光フィルム」「液晶ブラインドフィルム」「機能性液晶フィルム」など、さまざまな名称で呼ばれていますが、内部構造や基本原理は共通しています。
PDLCという技術の位置づけ
調光技術にはPDLC方式のほか、SPD方式やエレクトロクロミック方式などがあります。その中でも、建築用調光フィルムとして広く普及しているのがPDLC方式です。
PDLC方式は、フィルム自体が光の通り方を制御するため、ブラインドやカーテンのような物理的な可動部を必要としません。
そのため、見た目がすっきりとしており、建築意匠を損なわずにプライバシー対策を行える点が評価されています。
PDLCとは何の略か
PDLCは、Polymer Dispersed Liquid Crystal（ポリマー・ディスパースド・リキッド・クリスタル）の略称です。
日本語にすると、
- ・Polymer（高分子樹脂）
- ・Dispersed（分散した）
- ・Liquid Crystal（液晶）
という意味になります。
PDLC調光フィルムの基本構造
PDLC調光フィルムは、透明電極付きのフィルムで液晶層を挟んだ構造になっています。中央の液晶層に電圧をかけることで、液晶分子の向きを制御します。
この液晶層は、透明な高分子樹脂の中に無数の液晶分子を含む微細な液晶滴が分散しています。
イメージとしては、透明な樹脂の中に非常に小さな液晶の粒が浮かんでいる状態です。
この「液晶が分散している構造」こそが、PDLC方式の大きな特長であり、調光機能の中核となっています。

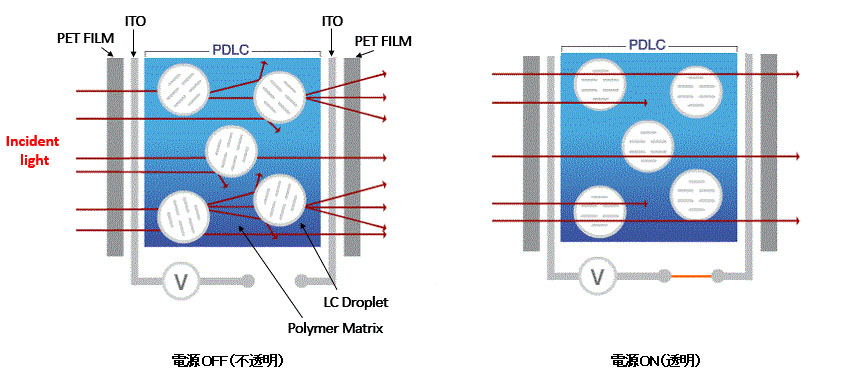

図で示すと、フィルムとフィルムの間の液晶がPDLC方式です。
PDLC調光フィルムの動作原理

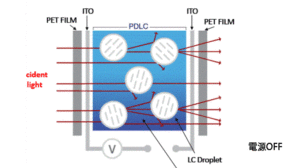

■電源OFF時（不透明状態）
電源がオフの状態では、PDLC層の中にある液晶分子はそれぞれ異なる方向を向いています。
この状態で光がガラスに入ると、液晶分子によって光がさまざまな方向へ散乱します。
その結果、光はまっすぐ進めなくなり、フィルム全体が白く曇ったように見えます。
これが、調光フィルムの不透明状態です。
■電源ON時（透明状態）
電源をオンにすると、PDLC層に電圧がかかります。
すると液晶分子は電界の影響を受け、一斉に同じ方向へ整列します。
液晶分子が整列すると光の散乱が起こらず、光はそのまま直進できるようになります。
この状態が、透明状態です。
光を遮っているわけではない
PDLC調光フィルムは、光を完全に遮断しているわけではありません。
不透明状態でも光そのものは通過していますが、進行方向が乱されているため、像として認識できなくなっています。
この「光を拡散して視線だけを遮る」という特性が、調光フィルムならではのポイントです。
この光の拡散度合いは「ヘイズ（HAZE）」という数値で評価されます。
ヘイズは、調光フィルムの曇り具合や視認性を判断する重要な指標です。
調光フィルムのヘイズについて詳しくは、以下の記事で解説しています。
明るさを保ちながら視線を遮れる理由
ブラインドやカーテンは、光と視線の両方を遮ります。
一方、PDLC調光フィルムは光を拡散させることで、視線のみを遮ります。
そのため、室内は明るさを保ったまま、「中は見えないが暗くならない」状態をつくることができます。
この特性から、会議室や医療施設など、プライバシーと快適性の両立が求められる空間で多く採用されています。
液晶ディスプレイと共通する原理
PDLCの基本原理は、テレビやスマートフォンなどの液晶ディスプレイと共通しています。
液晶分子の向きを電気で制御し、光の通り方を変えるという技術が、ガラス用フィルムとして応用されています。
表示装置として使われてきた液晶技術が、建築分野へ転用されたものがPDLC調光フィルムです。
PDLC調光フィルムの物理特性
PDLCは一定の電圧を安定して供給することで、均一な透明状態を維持します。
液晶分子が非常に小さいため、電気への反応が早く、切り替えはほぼ瞬時に行われます。
また、調光フィルムの透明度を評価する指標として「透過率」があります。
透明状態でどの程度光を通すのか、不透明状態でどの程度視線を遮るのかは、製品選定時の重要な確認ポイントです。
調光フィルムの透過率について詳しくは、以下の記事をご覧ください。
環境条件による制限と注意点
調光フィルムは電気を通して透明・不透明を切り替えるため、電極部や通電部の管理が重要です。
結露などが発生する環境では、電極部分が影響を受ける可能性があるため、施工できません。
また、直射日光や大きな温度変化など、外部環境にさらされる条件についても、事前確認が必要です。
PDLC調光フィルムの活用方法｜プライバシー対策から映像投影まで
PDLC調光フィルムは、単なる目隠し素材ではありません。
光の通し方そのものを制御できるため、建築・デザインの自由度を大きく広げます。
不透明状態の光拡散性を活かし、映像投影用スクリーンとして活用されるケースもあります。
「普段はガラス、必要なときだけスクリーン」という使い方ができる点も、PDLCならではの特長です。
■PDLC調光フィルムはスクリーンとしても使える
PDLC調光フィルムの不透明状態は、光を拡散する性質を持っています。
この特性により、リアプロジェクター用のスクリーンとしても使用することが可能です。
スイッチをオフにすると、ガラスがそのまま映像投影用のスクリーンとなり、スイッチをオンにすれば、再び透明なガラスへと戻ります。
このように、「普段はガラス、必要な時だけスクリーン」という使い方ができるため、ショールームや会議室、イベント空間など、映像演出と空間デザインを両立したいシーンで活用されています。
PDLC調光フィルムのスクリーン用途や、プロジェクター投影時のポイントについては、以下の記事で詳しく解説しています。
▶調光フィルムはスクリーンに使える？Kasmyの輝度と活用ポイント
まとめ｜PDLCは液晶でガラスを制御する技術
PDLC調光フィルムは、
- ・高分子樹脂の中に液晶を分散させ
- ・電気で液晶の向きを制御し
- ・光の進み方を変えることで
ガラスの見え方を切り替える技術です。
この仕組みによって、ガラスは「固定された素材」から、状態を切り替えられる機能素材へと進化しました。
PDLC技術は今後も、建築・空間設計・映像活用など、さまざまな分野で広がっていくと考えられます。
調光フィルムやPDLC技術に関するご質問・ご相談は、お気軽にお問い合わせください。
